防堵防存樣破碎機（HTFD-系列）
（鎮江海天專利產品）
一、概述
目前，煤礦、電力、礦山、冶金中的煤炭、礦石分析用制樣破碎機，在制有粘連含水分的小粒度樣品時（如煤制樣中的13mm、6mm、3mm煤樣），均不可避免出現篩孔堵塞、破碎腔內殘存積料，影響制樣精度。針對現有技術中存在的制樣時破碎機的篩孔堵塞、破碎腔內殘存積料等缺點，我公司發明了一種全新防堵防存樣破碎機（專利產品，專利號0715547.9、1722876.2），進料裝置自動推料進入破碎腔，破碎錘頭緊貼著腔壁破碎，無死角，無粘壁，下料通過篩輥驅動，自動下料，并自動清掃。確保出料不沾不堵、沒有殘存積料，無損失，同時能保證制樣粒度全部符合標準要求。
二、主要特點：
※ 整機分敞開型和全密封兩種，操作簡潔智能化。
※ 破碎腔圓周方向全斷面無死角，圓周方向內壁不殘存積料，不粘附物料。
※ 進料口帶清掃裝置，確保進料口不積料，不堵塞。
※ 篩網為帶圓槽的輥軸，輥軸間無死角，無殘存積料。
※ 出料粒度均勻可靠，過篩率有保證，生產效率高。
※ 在輥軸下方安裝清掃器，每轉動一圈自動清掃一次，保證圓槽不堵塞。
※ 本裝置設計合理，結構精巧，制造精細，維護便捷。
三、主要技術參數（出料3mm）
型號 | HTFD-180302 | HTFD-250302 | HTFD-300302 |
給料粒度 | ≤50mm | ≤80mm | ≤100mm |
出料粒度 | ≤3mm | ≤3mm | ≤3mm |
破碎腔尺寸 | Φ180×160mm | Φ250×250mm | Φ300×300mm |
生產率 | 60～120kg/h | 80～180kg/h | 300～500kg/h |
適應水份 | ≤30% | ≤30% | ≤30% |
過篩率 | 100% | ≥98% | ≥95% |
主電機功率 | 2.2kw | 4kw | 5.5kw |
篩輥驅動電機 | 2×0.75kw | 2×0.75kw | 2×0.75/1.5kw |
氣 缸 | 40×150S | 63×150S | 63×200S |
工作方式 | 連續破碎 | 連續破碎 | 連續破碎 |
清掃裝置 | 自動 | 自動 | 自動 |
重量 | 約120 kg | 約160Kg | 約260Kg |
外形尺寸 | 950×500×450mm | 1100×700×450mm | 1200×700×530mm |
電源電壓 | 380V，50HZ | 380V，50HZ | 380V，50HZ |
主要技術參數（出料6mm）
型號 | HTFD-180602 | HTFD-250602 | HTFD-300602 |
給料粒度 | ≤50mm | ≤80mm | ≤100mm |
出料粒度 | ≤6mm | ≤6mm | ≤6mm |
破碎腔尺寸 | Φ180×160mm | Φ250×250mm | Φ300×300mm |
生產率 | 100～200kg/h | 120～240kg/h | 1000～1200kg/h |
適應水份 | ≤30% | ≤30% | ≤30% |
過篩率 | 100% | ≥98% | ≥98% |
主電機功率 | 2.2kw | 4kw | 5.5kw |
篩輥驅動電機 | 2×0.75kw | 2×0.75kw | 2×0.75/1.5kw |
氣 缸 | 40×150S | 63×150S | 63×200S |
工作方式 | 連續破碎 | 連續破碎 | 連續破碎 |
清掃裝置 | 自動 | 自動 | 自動 |
重量 | 約120kg | 約160Kg | 約260Kg |
外形尺寸 | 950×500×450mm | 1100×700×450mm | 1200×700×530mm |
電源電壓 | 380V，50HZ | 380V，50HZ | 380V，50HZ |
主要技術參數（出料13mm）
型號 | HTFD-P301302 | HTFD-P471302 | HTFD-P471303 |
給料粒度 | ≤100mm | ≤150mm | ≤150mm |
出料粒度 | ≤13mm | ≤13mm | ≤13mm |
破碎腔尺寸 | Φ300×300mm | Φ470×280mm | Φ470×280mm |
生產率 | 2～4 T/h | 4～8 T/h | 8～12 T/h |
適應水份 | ≤30% | ≤30% | ≤30% |
過篩率 | ≥95%、≤98% | ≥95%、≤98% | ≥95%、≤98% |
主電機功率 | 5.5kw | 15kw | 15kw |
篩輥驅動電機 | 2×0.75/1.5kw | 2×0.75/1.5kw | 2×1.5kw |
氣 缸 | 63×200S | 80×250S | 80×250S |
工作方式 | 連續破碎 | 連續破碎 | 連續破碎 |
清掃裝置 | 自動 | 自動 | 自動 |
重量 | 約260Kg | 實物為準 | 實物為準 |
外形尺寸 | 按圖紙定做 | 按圖紙定做 | 按圖紙定做 |
電源電壓 | 380V，50HZ | 380V，50HZ | 380V，50HZ |
備注：根據國標按出料13、6、3mm設計，用戶可根據需要，定做其它出料粒度的產品。
型號含義：如HTFD-M(P)300602，其中HT代表海天公司出品；FD表示防堵；M表示密封型（P表示普通型）；數字30表示破碎腔腔徑300mm、06表示出料粒度6mm、02表示出料篩輥2對。

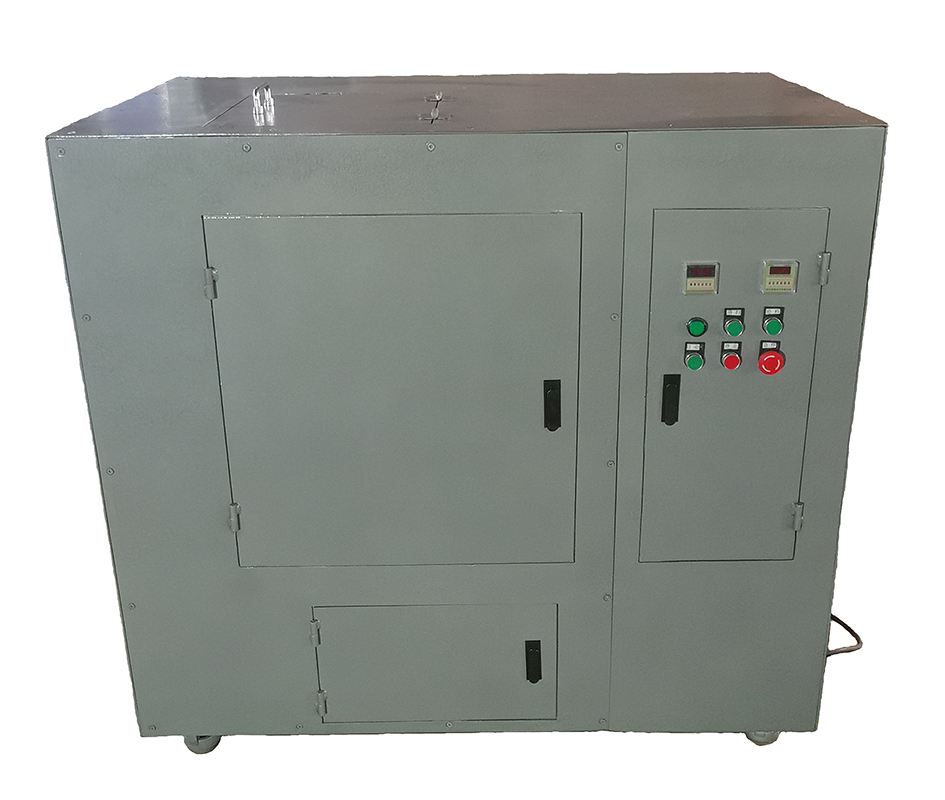

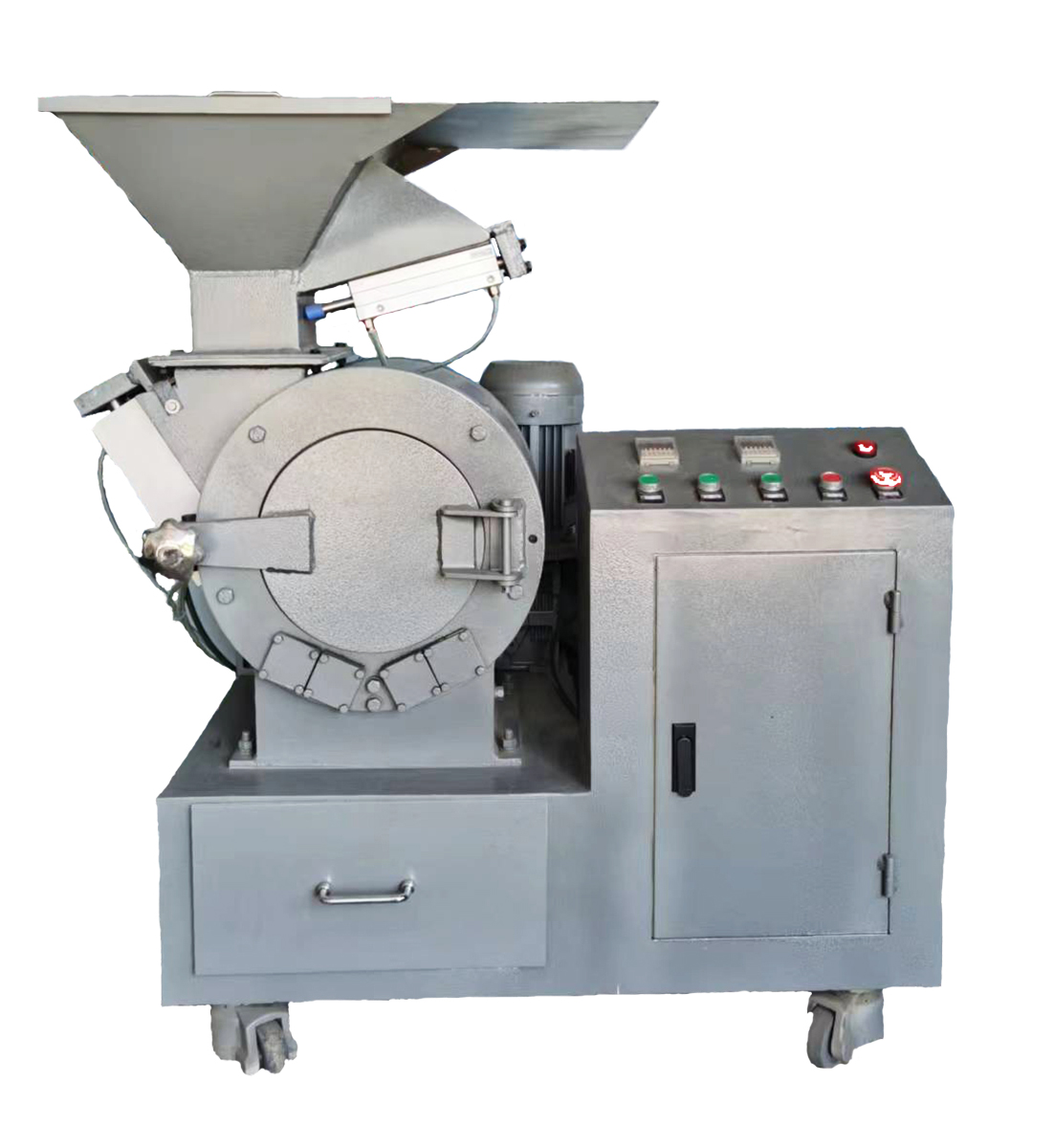

四、實物圖片
