多功能破碎縮分聯合制樣系統

本系統是多級破碎、多級縮分的煤炭（或焦炭）聯合制樣裝置，能連續對物料進行快速給料、分別進行二級破碎二級縮分，最終得到一定質量的分析樣、存查樣和水分樣等。符合 GB/T 19494.2—2023《煤炭機械化采樣第2部分：煤樣的制備》、GB474《煤樣的制備方法》、GB/T18666《商品煤質量抽查和驗收方法》、GB/T2007《散裝礦產品取樣、制樣通則》、GB/T2011 《散裝錳礦石取樣、制樣方法》等標準的相關要求。主要用于煤炭電力、鋼鐵冶金、地質建材、第三方檢測等行業。尤其適用于水份大的物料聯合制樣。

針對焦炭破碎，因其腐蝕性大、強度高，破碎機采用Cr合金內膽、篩輥采用Cr合金（強度高、耐磨、防腐），設備所有與焦炭接觸部位均采用304不銹鋼材料，設備壽命長。

u 運行模式

系統采用PLC 控制具備 6 種運行模式： ① 定質量縮分模式，② 定比例縮分模式，③ 13mm（6mm）破碎機模式，④ 13mm（6mm）破碎縮分機模式，⑤ 3mm 破碎機模式，⑥ 3mm 破碎縮分機模式。

1、定質量縮分模式，在該模式下，輸入樣品重量（A），全水分樣重量（B），分析樣重量（C），存查樣量（D），系統自動計算各級縮分比例自動調整參數，保證各級保留樣品符合預期重量，同時具備手動微調功能。

2、定比例縮分模式，在該模式下，手動輸入各級縮分比例即可。

3、13mm（6mm）破碎機模式，在該模式下，系統可以當作 13mm（6mm）破碎機單獨使用。

4、13mm（6mm）破碎縮分機模式，在該模式下，系統可以當作 13mm（6mm）破碎縮分機單獨使用。

5、3mm 破碎機模式，在該模式下，系統可以當作 3mm 破碎機單獨使用。

6、3mm 破碎縮分機模式，在該模式下，系統可以當作 3mm 破碎縮分機使用。

u 主要特點

1、系統采用PLC 控制技術，大尺寸智能觸摸屏操作，自動完成樣品制備全過程。

2、制樣效率高，連續快速完成送料、破碎、混樣、縮分，樣品水分損失小。

3、二級破碎均采用我公司研制的專利產品---防堵防存樣破碎機（專利號分別為 0715547.9，1722876.2；30625597.9，30625483.4 等），保證制樣粒度全部符合標準要求，出料13mm（或 6mm）煤樣過篩率達到 98%，出料 3mm 煤樣的過篩率更可達 100%。（詳見前頁產品介紹）

4、一級破碎與二級破碎，進料裝置均采用自動推料進入破碎腔，進料口帶清掃裝置，破碎錘頭緊貼著腔壁破碎，無死角，無粘壁，適應大水分煤、焦制備；下料通過篩輥滾動，自動下料，并自動清掃，保證出料不堵、沒有殘存積料。

5、一級縮分和二級縮分，其縮分器采用擺臂縮分，結構簡單，全斷面縮分不易粘堵；縮分比均可選用定質（或定比）縮分，縮分比可調。

6、皮帶給料，均勻可靠，設有多重除鐵裝置，有效防止悶機現象，保證破碎機正常運行。

7、給料、破碎、清掃、縮分、棄樣輸送等機構均為獨立驅動，便于維護保養。

8、設備運轉平穩、噪音低，一切傳動部件均有防護設施，符合安全生產要求。

9、全密封設計，無粉塵污染，符合環保要求。并設計多個開啟窗口，方便日常清掃、維護、檢修。

u 棄料說明

預留棄料皮帶裝置，方便加裝棄料皮帶運輸裝置。

u 主要技術參數

u 主要部件圖片

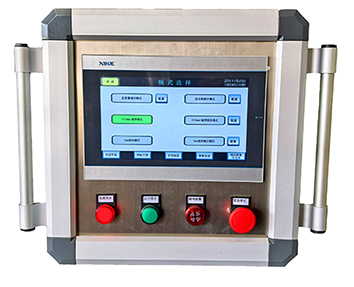

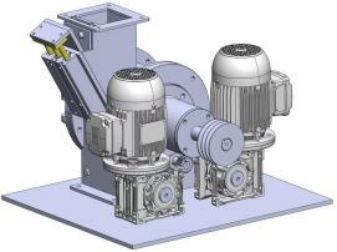

破碎制樣系統	PLC智能控制器

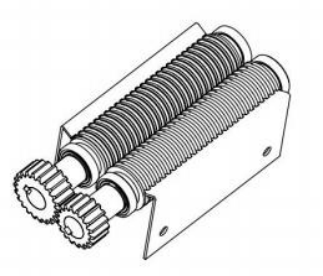

縮分裝置（定質定比調節）	下料篩輥（自帶清掃）

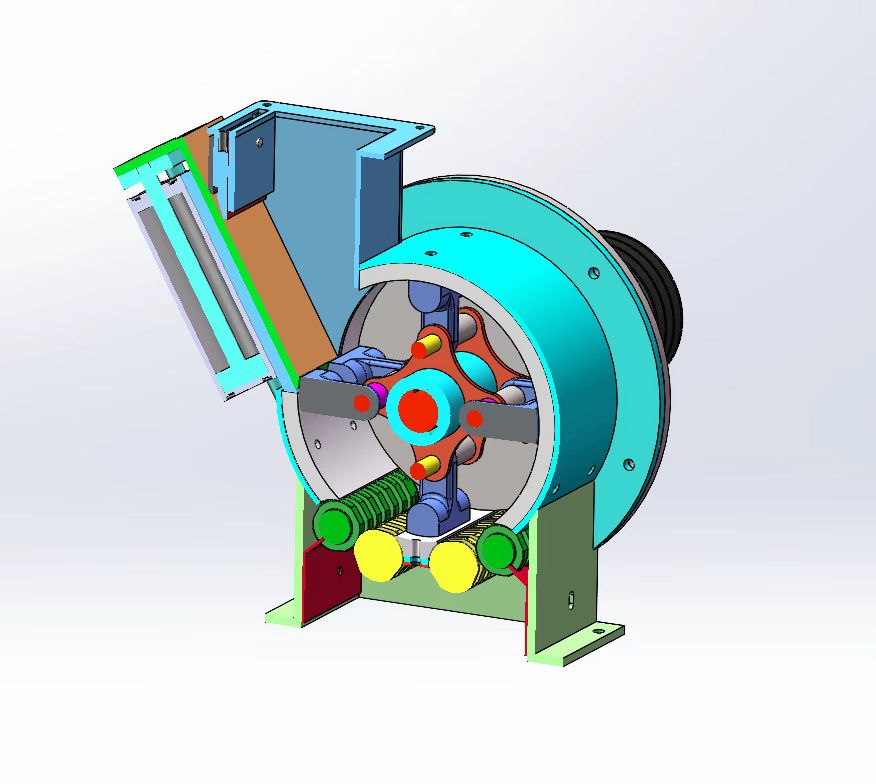

破碎腔內部結構	下料輸送皮帶

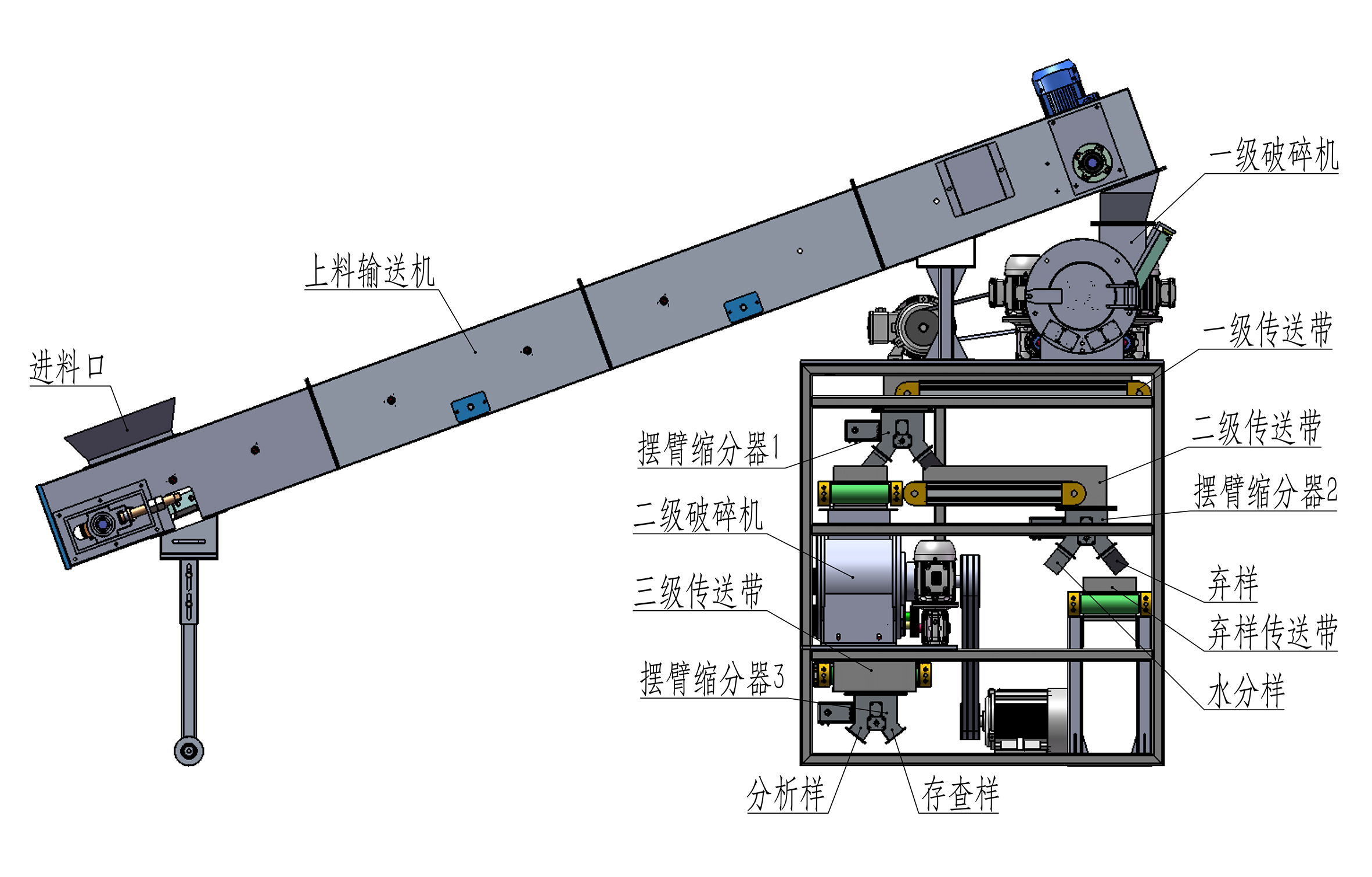

u 產品結構布置圖

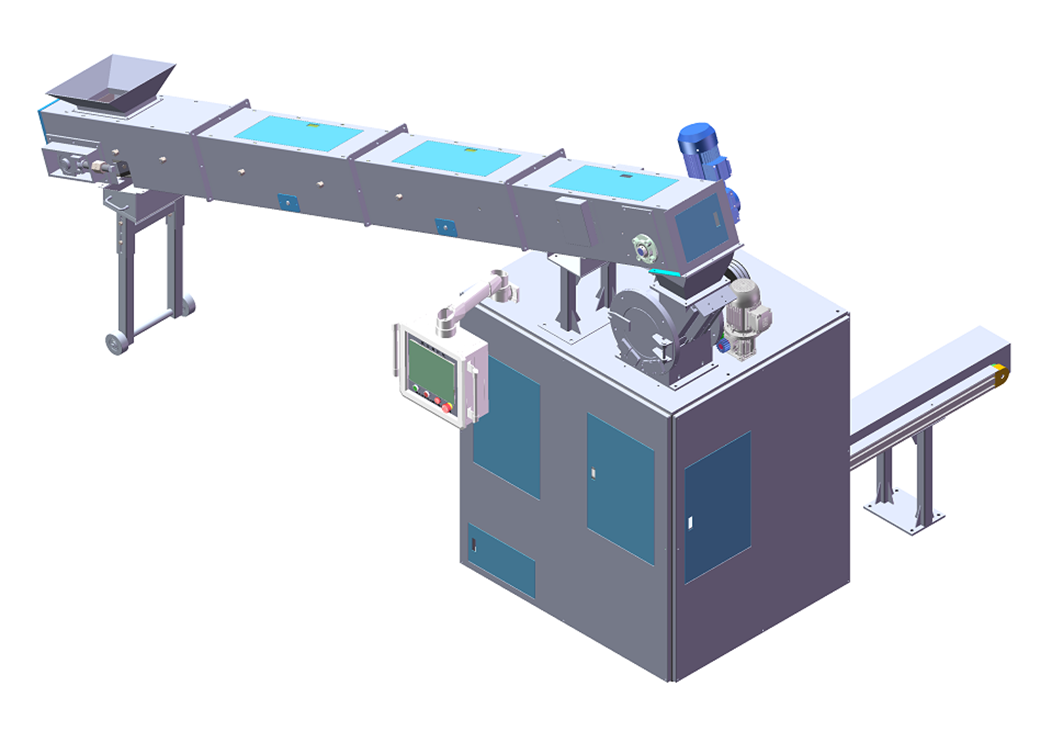

u  實物模型圖
